Isparivač padajućeg filma

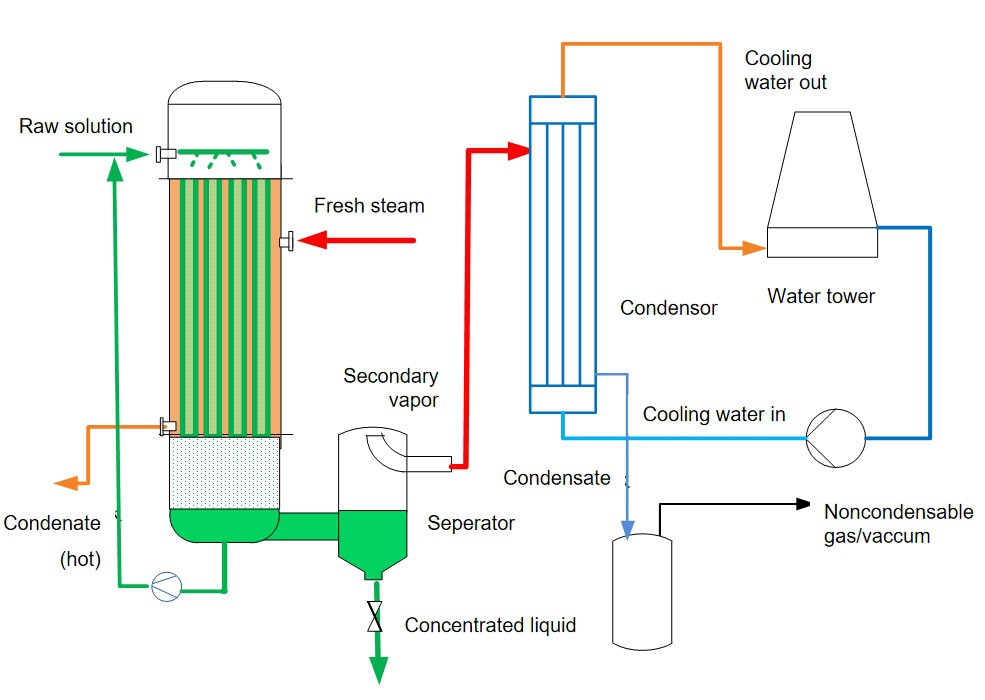

Princip rada isparivača padajućeg filma
Isparivač padajućeg filma koristi tok tankog filma-pokrenut gravitacijom-i vanjsku toplinu za efikasno koncentriranje otopina, posebno za toplinski{2}}osetljive ili viskozne materijale.
Korak{0}}po{1}}Raspoređivanje koraka
1. Distribucija tečnosti
● Napojna tečnost je ravnomerno raspoređena na vrhu vertikalnih cevi za grejanje preko specijalizovanih distributera (npr. mlaznica za prskanje ili perforiranih ploča). To osigurava stvaranje tankog, kontinuiranog tečnog filma na unutrašnjim zidovima cijevi.
2. Protok-tankog filma i isparavanje
● Tečni film teče naniže duž zagrejanih zidova cevi.
● Spoljašnji medij za grijanje (npr. para) izvan cijevi prenosi toplinu na tečni film, uzrokujući djelomično isparavanje rastvarača (npr. vode).
3. Odvajanje pare{1}}tečnosti
● Isparena para se diže prema gore, dok koncentrirana tečnost nastavlja da teče naniže.
● Odvajač na dnu dijeli paru (koja se šalje na kondenzaciju ili oporavak) od koncentrovanog tečnog proizvoda.
4. Karakteristike energetske efikasnosti
● Visok prijenos topline: protok tankog-filma maksimizira površinu za brzo isparavanje.
● Niska termička degradacija: kratko vrijeme zadržavanja štiti materijale{0}}osjetljive na toplinu.
● Prilagodljivost: Pogodno za tečnosti visokog{0}}viskoziteta zbog gravitacijskog-toka.
5. Rukovanje kondenzatom i proizvodom
● Para se kondenzuje u destilat (voda za višekratnu upotrebu ili rastvarač).
● Koncentrovana tečnost se ispušta sa dna isparivača radi dalje obrade.

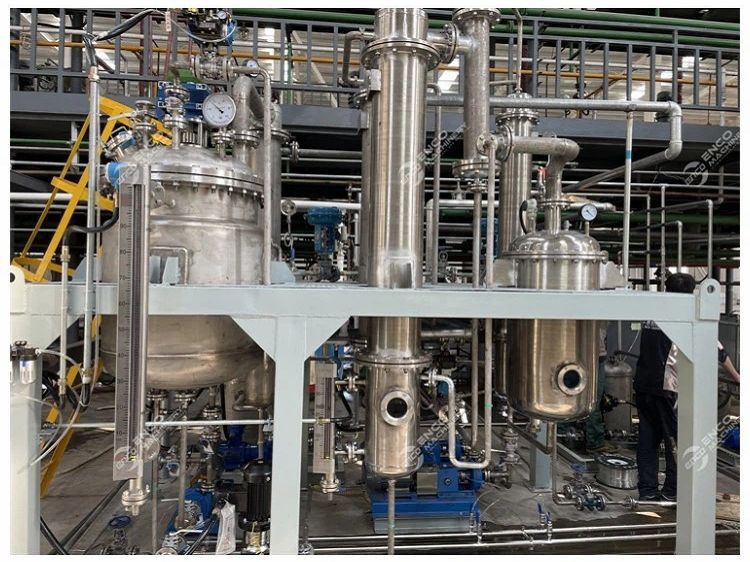

Tipična primjena isparivača padajućeg filma: Ekstrakcija ksiloze pomoću isparivača padajućeg filma
Ključne prednosti isparivača s padajućim filmom
Ultra{0}}niska potrošnja energije zahvaljujući gravitacijskom-toku i efikasnom prijenosu topline u tankom{2}} filmu.
1
>>
Zaštita materijala{0}}osjetljivih na toplinu kroz kratko vrijeme zadržavanja i rad na niskim{{1}temperaturama.
2
>>
Efikasno rukovanje tečnostima visokog{0}}viskoziteta i visoke-koncentracije bez začepljenja.
3
>>
Kompaktan dizajn koji{0}}štedi prostor sa vertikalnom modularnošću cijevi za laku skalabilnost.
4
>>
Ekološki prihvatljiv rad sa smanjenim otpadom vode i termičkim zagađenjem.
5
>>
Performanse protiv zarastanja koje omogućavaju velika brzina fluida i CIP sistemi.
6
Razmatranje dizajna isparivača padajućeg filma
(A) Hidrodinamička i termička efikasnost
● Sistem distribucije tečnosti: kritičan za ravnomerno formiranje filma; koristi precizne mlaznice ili perforirane ploče.
● Elevacija tačke ključanja (BPE): Utječe na dizajn gradijenta temperature, posebno za izvore sa visokim-salinitetom.
● Geometrija cijevi: Vertikalne cijevi sa optimiziranim omjerom dužina/prečnik za održavanje stabilnosti filma.
(C) Optimizacija energije
● Multi-Integracija višestrukih efekata: Ponovna upotreba pare u fazama radi poboljšanja energetske efikasnosti.
● Predgrijavanje napojnog materijala: Vraća otpadnu toplotu iz kondenzata ili tokova pare.
● Termalna rekompresija pare (TVR): Opciona integracija za povećanje ekonomičnosti pare.
(B) Upravljanje materijalom i obrastanjem
● Otpornost na koroziju:
① SS316L za opštu upotrebu, titanijum za okruženja bogata hloridima,-površine obložene polimerom za kisele rastvore.
● Ublažavanje onečišćenja:
① Velika brzina tekućine za smanjenje kamenca.
② Integrisani CIP (Clean-na-mjestu) sistemi za periodično održavanje.
(D) Kontrola i sigurnost
● Automatizacija:
① PLC sistemi za praćenje debljine filma, gradijenata temperature i protoka.
② Podešavanje-u realnom vremenu kako bi se spriječile suhe dijelove ili poplave.
● Sigurnosni mehanizmi:
① Niski{0}}alarmi za izbjegavanje pregrijavanja cijevi.
② Ventili za smanjenje pritiska i protokoli za isključivanje u nuždi.
Poređenje cijene isparivača padajućeg filma i drugih faktora
|
S/N |
Isparivač padajućeg filma |
MVR isparivač |
Multi efekt isparivač |
TVR isparivač |
|
Početni trošak investicije |
Srednji (jednostavna struktura, ali zahtijeva sofisticirani sistem distribucije) |
Visoka (cijena kompresora je visoka). |
Srednje do visoke (kompleksna struktura sa više-efekta) |
Srednji (niži od MVR, ali zahtijeva izvor pare visokog pritiska) |
|
Tekući troškovi |
Srednji (oslanja se na vanjsko parno ili električno grijanje) |
Vrlo niska (uglavnom potrošnja električne energije, bez vanjske potražnje za parom) |
Niska (ponovna upotreba pare u fazama, ali je potrebna para sa prvim-efektom) |
Srednji (za pogon ejektora potrebna je para visokog-pritiska). |
|
Energetska efikasnost |
Srednje{0}}visoko (zavisi od temperaturne razlike, nema ciklusa pare) |
Vrlo visoka (90% uštede energije u odnosu na tradicionalno, samo je mala količina električne energije potrebna za pogon kompresora) |
Visoka (oko 50% uštede energije po efektu, zavisi od broja efekata) |
Srednje{0}}visoko (30-50% uštede energije, zavisi od efikasnosti ubrizgavanja pare). |
|
Zahtjevi za održavanje |
Nizak (nema pokretnih dijelova, ali ih je potrebno očistiti kako bi se spriječilo začepljenje) |
Srednje{0}}visoko (održavanje kompresora je složeno) |
Srednji (održavanje ventila i cjevovoda sa-više efekta) |
Srednje (ejektor je sklon habanju). |
|
Tipične primjene |
Mliječni proizvodi, sokovi, farmaceutski proizvodi, otpadne vode visokog{0}}saliniteta, crni liker za proizvodnju papira. |
Hemijska koncentracija, nulti ispust (ZLD), otpadne vode visokog{0}}saliniteta |
Desalinizacija morske vode, proizvodnja šećera, niska{0}}koncentracija otpadnih voda |
Mliječni proizvodi, sok |
Aplikacije za isparivač padajućeg filma
Industrija hrane i pića
Hemijska i farmaceutska industrija
Zaštita životne sredine i recikliranje resursa
Petrohemijska i energetska polja
Biotehnologija i fermentacijski inženjering
Reference ENCO sistema isparivača padajućeg filma

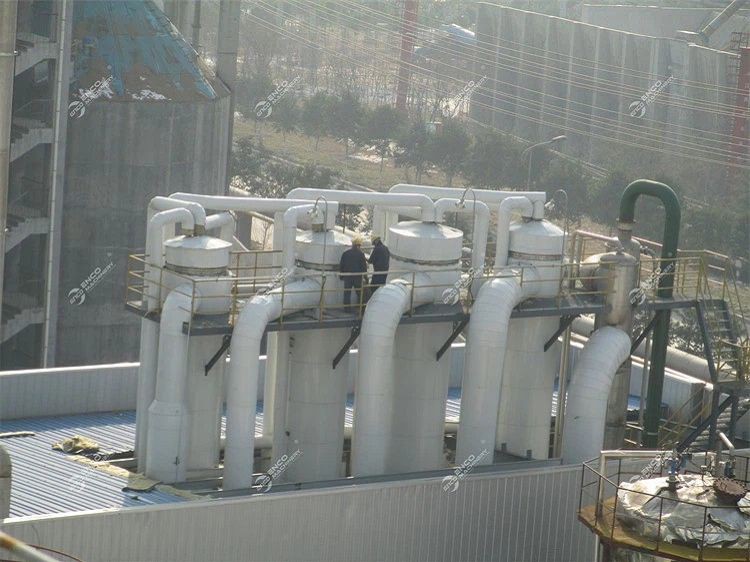

Sun Paper Industry
Jingdong Airlines
Changshu Japanese Enterprises
Dobro smo-poznati kao jedan od vodećih proizvođača i dobavljača isparivača s padajućim filmom u Kini. Budite sigurni da ćete kupiti isparivač padajuće folije po mjeri iz naše tvornice. Kontaktirajte nas za više detalja.
